数码相机设计更加趋于多功能和智能化，对于其集成电路设计也有了严苛的要求。在数码相机的研发过程中，电路的高集成、线细以及线间距短等特性，使得电子元件和电路板对静电越来越敏感，因此需要在相机内部设计静电防护电路，有效抑制静电干扰，防止静电放电击穿带来的危害，从而提高相机的可靠性和稳定性。
选用合适的静电防护二极管，显得尤为重要。其ESD静电二极管的原理是在电路正常状态情况下，ESD静电保护二极管处于高阻态；电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，呈导通状态；同时把异常高压箝制在一个安全水平之内，达到保护作用。当异常电压消失，ESD静电保护二极管恢复高阻态，电路正常工作。
针对数码相机电路静电防护，富信推出了一款ESD 静电保护二极管FSNC3F5V2BA，其可以承受5V的反向工作电压，保证了相机在干燥环境下工作，不受静电影响。其优异的电气性能还适用于播放器、笔记本、手持机、蜂窝手机及附件等电子产品。

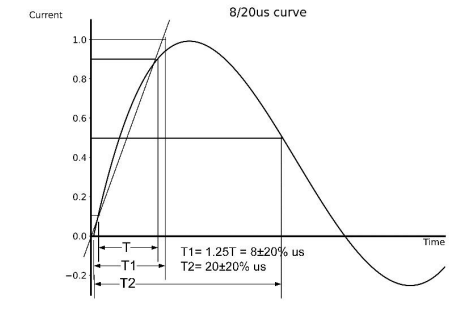

图 1典型特性曲线
产品特性：
●反向工作电压：在常温下，最大方向电压为5V。它是保护相机电路不受到过高的电压的损坏。当相机在使用过程中遇到电压高于5V的情况时，静电二极管会自动反向导通，将过高的电压引导到地面，从而保护相机的电路不受到损坏。
●反向击穿电压：在IT=1mA条件下，最小值反向击穿电压为5.6V。它保护相机电路不受静电干扰和电压过高的影响。当相机在使用时，可能会遇到静电干扰，如由于相机与其他电子设备的接触而产生的静电放电。可以保护相机电路不受静电干扰和过电压的影响，从而延长摄像机的使用寿命。
●钳位电压：在VIPP=1A，tp=8/20µs条件下，典型值为8V。用来表示对电路保护的能力，越大保护效果越好，可根据相机实际设计电路选用。
●工作温度：宽温度范围-40℃~85℃，保证了数码相机能够适应多种工作环境。

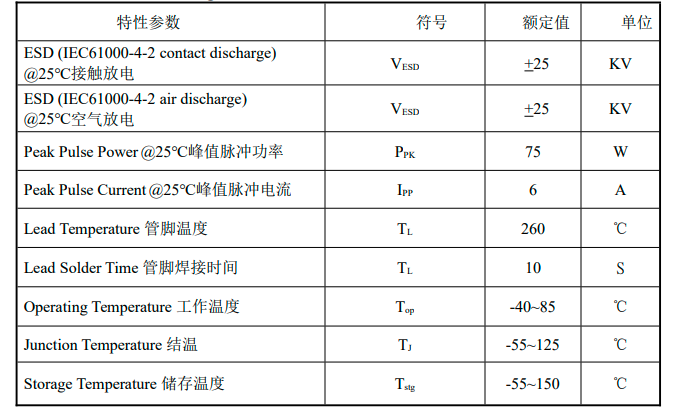

表 1
